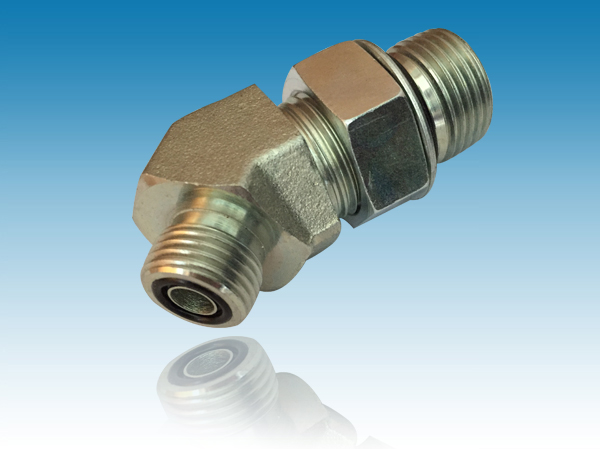

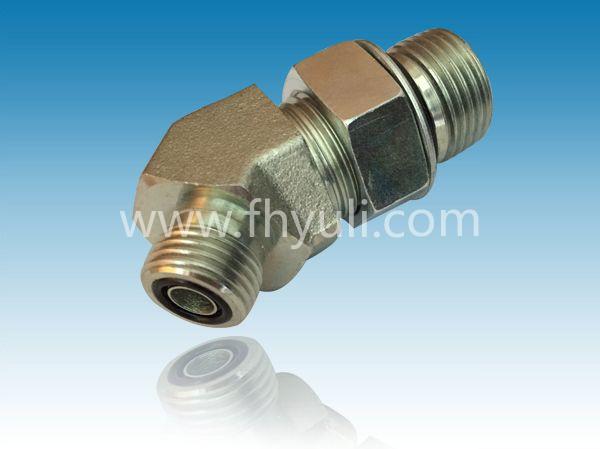

【產品名稱】 美制ORFS螺紋O型圈平面密封45°彎管接頭 FS6802系列
【所屬分類】 美制螺紋O型圈密封接頭 【產品型號】 FS6802 【產品品牌】 寧吉羽立 NJ 【生產廠家】 寧波市寧吉羽立流體設備有限公司
產品詳情
| 品牌： | NJ |
| 型號： | FS6802 |
| 材質： | 碳鋼 |
| 規格： | 45度接頭 |
| 加工定制 | 是 |
| 適用范圍： | 機械設備 |
| 螺紋類型： | 直螺紋 |
| 鏈接方式 | 螺紋 |
| PART NO SIZE | TUBE O.D. | A THREAD | B THREAD | A DRILL | B DRILL | M LGTH | N LGTH | C HEX | JJ FLATS |
| FS6802-04-04NWO | 1/4 | 9/16-18 | 7/16-20 | 0.172 | 0.172 | 0.63 | 1.18 | 0.625 | 0.562 |
| FS6802-04-06NWO | 1/4 | 9/16-18 | 9/16-18 | 0.172 | 0.264 | 0.68 | 1.3 | 0.75 | 0.75 |
| FS6802-04-08NWO | 1/4 | 9/16-18 | 3/4-16 | 0.172 | 0.378 | 0.67 | 1.43 | 0.938 | 0.78 |
| FS6802-06-04NWO | 3/8 | 11/16-16 | 7/16-20 | 0.264 | 0.172 | 0.74 | 1.22 | 0.625 | 0.75 |
| FS6802-06-06NWO | 3/8 | 11/16-16 | 9/16-18 | 0.264 | 0.264 | 0.74 | 1.3 | 0.75 | 0.75 |
| FS6802-06-08NWO | 3/8 | 11/16-16 | 3/4-16 | 0.264 | 0.378 | 0.74 | 1.43 | 0.938 | 0.75 |
| FS6802-06-10NWO | 3/8 | 11/16-16 | 7/8-14 | 0.264 | 0.484 | 0.76 | 1.76 | 1.062 | 1.062 |
| FS6802-08-06NWO | 1/2 | 13/16-16 | 9/16-18 | 0.378 | 0.295 | 0.8 | 1.3 | 0.75 | 0.75 |
| FS6802-08-08NWO | 1/2 | 13/16-16 | 3/4-16 | 0.378 | 0.378 | 0.8 | 1.43 | 0.938 | 0.75 |
| FS6802-08-10NWO | 1/2 | 13/16-16 | 7/8-14 | 0.378 | 0.484 | 0.82 | 1.76 | 1.062 | 1.062 |
| FS6802-08-12NWO | 1/2 | 13/16-16 | 1-1/16-12 | 0.378 | 0.609 | 0.87 | 1.97 | 1.375 | 1.188 |
| FS6802-10-08NWO | 5/8 | 1-14 | 3/4-16 | 0.484 | 0.39 | 0.92 | 1.59 | 0.938 | 1.062 |
| FS6802-10-10NWO | 5/8 | 1-14 | 7/8-14 | 0.484 | 0.484 | 0.92 | 1.76 | 1.062 | 1.062 |
| FS6802-10-12NWO | 5/8 | 1-14 | 1-1/16-12 | 0.484 | 0.609 | 0.96 | 1.97 | 1.375 | 1.188 |
| FS6802-12-08NWO | 3/4 | 1-3/16-12 | 3/4-16 | 0.609 | 0.39 | 1.02 | 1.64 | 0.938 | 1.188 |
| FS6802-12-10NWO | 3/4 | 1-3/16-12 | 7/8-14 | 0.609 | 0.484 | 1.02 | 1.81 | 1.062 | 1.188 |
| FS6802-12-12NWO | 3/4 | 1-3/16-12 | 1-1/16-12 | 0.609 | 0.609 | 1.02 | 1.97 | 1.375 | 1.188 |
| FS6802-12-16NWO | 3/4 | 1-3/16-12 | 1-5/16-12 | 0.609 | 0.811 | 1.16 | 2.06 | 1.625 | 1.438 |
| FS6802-16-12NWO | 1 | 1-7/16-12 | 1-1/16-12 | 0.811 | 0.609 | 1.18 | 2.03 | 1.375 | 1.438 |
| FS6802-16-16NWO | 1 | 1-7/16-12 | 1-5/16-12 | 0.811 | 0.811 | 1.18 | 2.06 | 1.625 | 1.438 |
| FS6802-16-20NWO | 1 | 1-7/16-12 | 1-5/8-12 | 0.811 | 1.024 | 1.26 | 2.11 | 1.875 | 1.625 |
| FS6802-20-16NWO | 1-1/4 | 1-11/16-12 | 1-5/16-12 | 1.024 | 0.843 | 1.26 | 2.11 | 1.625 | 1.625 |
| FS6802-20-20NWO | 1-1/4 | 1-11/16-12 | 1-5/8-12 | 1.024 | 1.024 | 1.26 | 2.11 | 1.875 | 1.625 |
| FS6802-24-24NWO | 1-1/2 | 2-12 | 1-7/8-12 | 1.26 | 1.26 | 1.45 | 2.11 | 2.125 | 1.875 |
